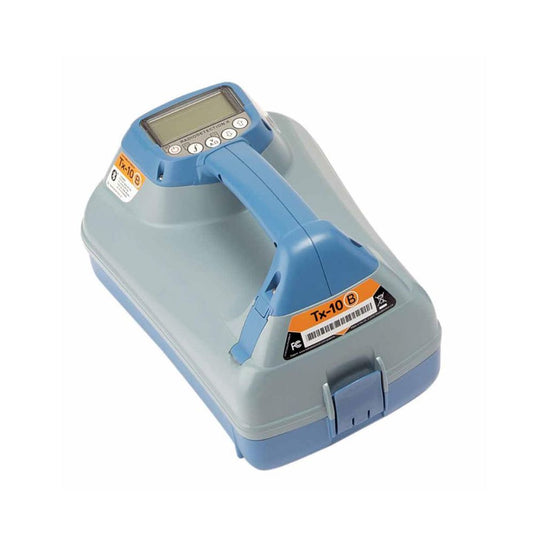

Transmissor Multifuncional de Sinal para Localização de Cabos Radiodetection TX-10B

Imagem meramente ilustrativa
Nos reservamos no direito a qualquer erro de digitação
O Radiodetection TX‑10B Multifunction Signal Transmitter é um transmissor de alta potência desenvolvido para localização e rastreamento de cabos e tubulações subterrâneas
Projetado para trabalhar em conjunto com localizadores profissionais da linha Radiodetection, o equipamento injeta um sinal eletromagnético na rede subterrânea, permitindo que o receptor identifique com precisão o trajeto e a profundidade da infraestrutura enterrada
Com potência máxima de saída de 10 W, o TX-10B oferece excelente desempenho em ambientes complexos e redes subterrâneas extensas
Ele integra recursos avançados como controle remoto via Bluetooth (iLOC), medição de parâmetros elétricos e diversos modos de transmissão que facilitam a detecção mesmo em redes de alta impedância ou com interferências
Esse transmissor é amplamente utilizado por profissionais de utilities, engenharia, telecomunicações, energia elétrica e saneamento, auxiliando na prevenção de danos durante escavações e na inspeção de infraestrutura subterrânea
Principais Benefícios
• Alta potência de transmissão – até 10 W Permite enviar sinal com maior alcance e melhor penetração no solo para rastreamento de redes enterradas
• Controle remoto via Bluetooth (iLOC): Possibilita alterar frequências e configurações à distância, economizando tempo em campo
• Identificação de linha com
• Current
• Direction (CD): Permite identificar a linha correta entre múltiplos cabos próximos, aumentando a confiabilidade da detecção
• Função multímetro integrada: Permite medir tensão, corrente, impedância e potência na linha antes da detecção
• Modo
• Fault-Find para detecção de falhas: Ajuda a localizar falhas de isolamento ou curtos em cabos subterrâneos
• Construção robusta para campo: Carcaça resistente com proteção IP65 contra água e poeira
Aplicações
• O transmissor TX-10B é utilizado em diversas atividades relacionadas à localização de utilidades subterrâneas, incluindo: Localização de cabos elétricos enterrados
• Detecção de redes de telecomunicações
• Identificação de tubulações metálicas
• Inspeção de infraestrutura subterrânea
• Levantamentos de utilities em obras
• Localização de falhas em cabos
• Como funciona O transmissor é conectado ao cabo ou tubulação alvo por meio de cabos de conexão ou garras transmissoras
• O TX-10B injeta um sinal eletromagnético específico na linha
• O localizador detecta esse sinal na superfície
• O operador consegue identificar trajeto, profundidade e direção da rede subterrânea
• Recursos
• Tecnológicos O equipamento incorpora diversas tecnologias avançadas para melhorar a detecção: Potência de saída máxima: 10 W Frequências ativas: até 36 frequências
• Faixa de frequência: 163 Hz a 200 k: Hz 8 frequências de indução
• Identificação de direção de corrente (CD)
• Modo
• Fault-Find (8 k: Hz) para localizar falhas
• Função
• Side: Stepauto para evitar interferências
• Controle remoto Bluetooth iLOC Proteção contra sobretensão de 250 V Modo
• Eco para economia de bateria
• Alimentação O transmissor pode operar com diferentes fontes de energia: 8 pilhas tipo D (alcalinas ou NiMH)
• Bateria recarregável Li-Ion
• Alimentação externa 12 V (veículo ou fonte)
Especificações Técnicas
• Tipo de equipamento: transmissor de sinal para localização subterrânea
• Potência máxima: 10 W Tensão máxima de saída: 90 V Corrente máxima: 0,5 A Frequências ativas: até 36
• Frequências de indução: 8
• Alimentação: pilhas D ou bateria Li-Ion
• Proteção ambiental: IP65
• Dimensões aproximadas: 350 × 220 × 220 mm
• Peso aproximado: 3,8 – 3,9 kg
